线路板抄板（PCB抄板）的步骤主要包括元器件记录、拆解与BOM制作、图像扫描、图像处理、图纸绘制及PCB制作。其核心难点在于多层板的分层处理和图像精度控制。 ‌

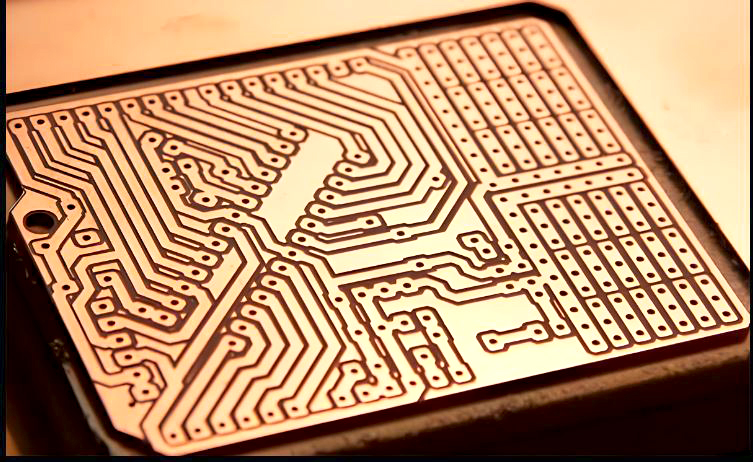

一.抄板步骤

1.‌元器件记录‌

记录所有元器件的型号、参数及位置，特别注意二极管、三级管方向和IC缺口朝向，拍摄元器件位置照片备份。 ‌

2.‌拆解与BOM制作‌

拆除元器件并清理焊盘，用酒精清洗PCB。制作物料清单（BOM）以便后续采购。 ‌

3.‌图像扫描‌

将清洗后的PCB放入扫描仪，彩色模式扫描顶层和底层，分辨率建议≥600dpi。打磨铜膜后再次扫描，确保图像清晰。 ‌

4.‌图像处理与转换‌

在Photoshop调整对比度，转为黑白格式（如TOP.BMP/BOT.BMP），使用抄板软件转换为PROTEL格式。检查PAD和VIA位置对齐精度。 ‌

5.‌图纸绘制‌

在PROTEL中逐层绘制电路图，删除SILK层后合成完整PCB图，打印透明胶片验证图形准确性。 ‌

6.‌PCB制作与焊接‌

将图纸送至制版厂制作PCB，焊接元器件完成测试调试。 ‌

二.核心难点

1.‌多层板分层技术‌

多层板中间层被绝缘材料包裹，需通过砂纸打磨或药水腐蚀显露内层线路。砂纸打磨需均匀施力，避免划伤线路；药水腐蚀易因浓度或时间控制不当导致过度腐蚀。 ‌

2.‌图像精度控制‌

扫描需确保PCB放置平稳，避免图像偏移。图像处理时需精细调整对比度，确保铜膜与非铜膜部分清晰可辨。 ‌

3.‌焊接复原精度‌

焊接需严格遵循原板元器件位置和方向，细微偏差可能导致功能失效。

作者：鑫爱特电子
