NVMe SSD：为速度而生的存储革命

在当今追求极致效率的数字时代，我们早已习惯了电脑的秒速开机、游戏的瞬间加载和大型文件的飞速传输。这一切体验的飞跃，很大程度上归功于存储技术的革新，而其中的核心主角，便是NVMe SSD。它并非简单的速度提升，而是一场从协议到硬件的彻底革命，真正释放了闪存存储的澎湃性能。

由来：当“超级跑车”驶上“乡间小路”

要理解NVMe的诞生，我们首先要回顾一下它的前辈们面临的瓶颈。

1. HDD（机械硬盘）的时代：在固态硬盘普及之前，电脑的存储核心是机械硬盘。它依靠机械臂在高速旋转的碟片上读写数据，其物理运动本质决定了速度的天花板，延迟高、速度慢，已成为现代计算的最大瓶颈。

2. SATA SSD的出现：固态硬盘（SSD）采用闪存颗粒存储数据，没有机械部件，速度实现了质的飞跃。早期为了兼容性，SSD普遍采用了为机械硬盘设计的SATA接口和AHCI协议。这就好比给一台现代超级跑车（SSD）铺上一条狭窄的乡间小路（SATA接口），并规定它必须遵守马车的交通规则（AHCI协议）。

   • AHCI协议的局限：AHCI是专为高延迟的机械硬盘设计的。它只有一个命令队列，且队列深度（同时可以处理的任务数量）通常只有32。对于低延迟、高并发的SSD来说，这造成了巨大的性能浪费，无法“全力奔跑”。

   • SATA接口的瓶颈：SATA 3.0接口的理论带宽上限仅为6Gbps（约600MB/s），这很快就被性能越来越强的SSD触及。

3. NVMe的应运而生：为了解决这些瓶颈，行业需要一套全新的“交通体系”。于是，NVMe 登上了历史舞台。

   • 全称：NVM Express，其中NVM代表非易失性存储器。

   • 核心思想：这是一套专为闪存和PCIe总线设计的全新通信协议。它生来就是为了充分发挥PCIe总线的高带宽和闪存低延迟、高并发的特性。

NVMe SSD的核心优势

NVMe协议的出现，让SSD的性能得到了全方位的释放，其优势主要体现在以下几个方面：

1. 极高的带宽
   NVMe SSD直接通过PCIe总线与CPU通信。PCIe 3.0 x4通道的带宽就高达约4GB/s，而最新的PCIe 4.0和5.0标准更是将这个数字提升至8GB/s甚至16GB/s以上。这彻底摆脱了SATA接口600MB/s的枷锁，为极致速度提供了舞台。

2. 极低的延迟
   传统的AHCI协议需要多次访问内存，导致指令延迟较高。NVMe协议栈更加精简，路径更短，能够实现极低的数据访问延迟。这对于需要频繁快速读写数据的应用（如数据库、实时分析）至关重要。

3. 巨大的队列深度与并行处理能力
   这是NVMe与AHCI最根本的区别之一。NVMe支持高达65535个命令队列，每个队列的深度也可以达到65535。而AHCI仅支持1个队列，深度为32。这意味着NVMe SSD可以同时处理海量的数据请求，完美适配多核CPU的并行处理需求，在多任务、高负载场景下表现尤为出色。

4. 强大的功耗管理
   NVMe协议设计了更精细的电源状态，如自动功耗状态转换（APST）等，可以在高性能和低功耗之间灵活切换。这对于笔记本电脑等移动设备来说，有助于在提供爆发性能的同时，兼顾更长的电池续航。

形态的进化：M.2接口的普及

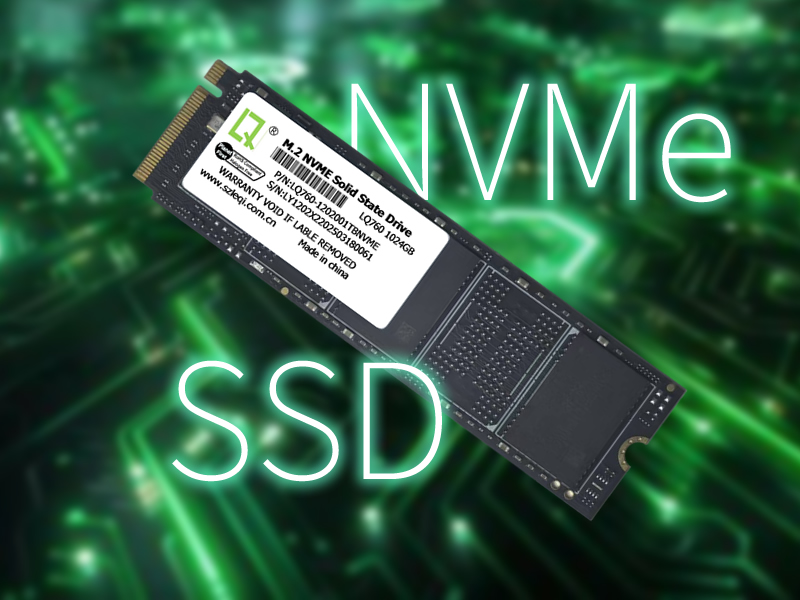

我们通常见到的NVMe SSD大多是以M.2的形态出现。这种卡式设计直接插入主板插槽，省去了电源线和数据线，让机箱内部更整洁。需要区分的是：M.2是一种物理接口形态，它既可以走SATA协议，也可以走NVMe协议。 只有支持NVMe协议的M.2 SSD，才能实现其全部性能优势。

结论

NVMe SSD的诞生，是存储技术发展的必然结果。它通过专为闪存和高速总线设计的NVMe协议，彻底解决了旧有存储体系的瓶颈，带来了带宽、延迟和并行处理能力的全面飞跃。从专业内容创作、大型游戏到数据中心的海量数据处理，NVMe技术已经成为高性能计算的基石。

如今，随着PCIe 5.0 SSD的逐渐普及，速度的极限被不断刷新。可以预见，NVMe将继续作为存储领域的核心驱动力，推动着我们迈向更快、更高效的数字未来。
