电子元器件三极管就是由二个PN结构成三个极的电子元件,基极(B)集电极(C)、发射极(E)。

三极管作用:

三极管在电路中主要起电流放大和开关作用;也起隔离作用。

三极管命名:

中国半导体器件型号命名方法

半导体器件型号由五部分(场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分)组成。

第一部分:用数字表示半导体器件有效电极数目。 二极管 三极管

第二部分:用汉语拼音字母表示半导体器件的材料和极性。

表示二极管时:A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。表示三极管时:A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。

第三部分:用汉语拼音字母表示半导体器件的内型。

P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U- 光电器件、K-开关管、X-低频小功率管(F<3MHz,Pc<1W)、G-高频小功率管(f>3MHz,Pc<1W)、D-低频大功率管(f<3MHz,Pc>1W)、A-高频大功率管(f>3MHz,Pc>1W)、T-半导体晶闸管(可控整流器)、 Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。

第四部分:

用数字表示序号第五部分:用汉语拼音字母表示规格号

例如:3DG18表示NPN型硅材料高频三极管

三极管分类:

1)按材料和极性分有硅/锗材料的NPN与PNP三极管。

2)按功率分有小功率三极管、中功率三极管、大功率三极管。

3)按用途分有高、中频放大管、低频放大管、低噪声放大管、光电管、开关管、高反压管、达林顿管、带阻尼的三极管等。

4)按工作频率分有低频三极管、高频三极管和超高频三极管。

5)按制作工艺分有平面型三极管、合金型三极管、扩散型三极管。

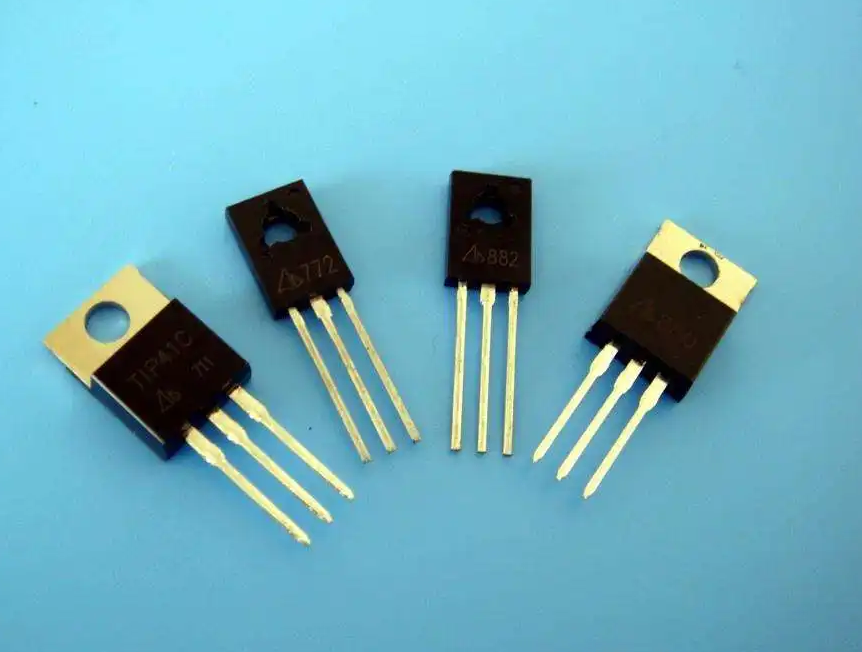

6)按外形封装的不同可分为金属封装三极管、玻璃封装三极管、陶瓷封装三极管、塑料封装三极管等。

三极管引脚极性:

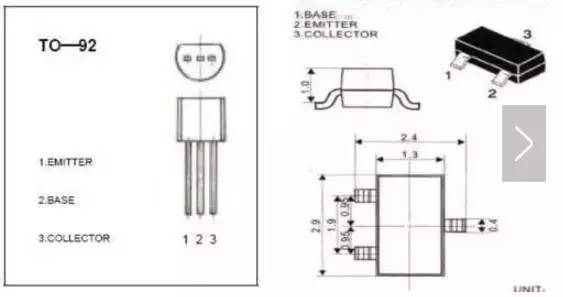

插件引脚图示(1),贴件引脚图示(2)下图为9014。般中小功率的三极管都是遵守左向右依次为ebc(条件是中小功率塑料三极管按图使其平面朝向自己,三个引脚朝下放置,则从左到右依次为ebc)
