电子元器件知识——电阻器

电阻：

导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。

电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）

①主称②材料 ③分类 ④序号

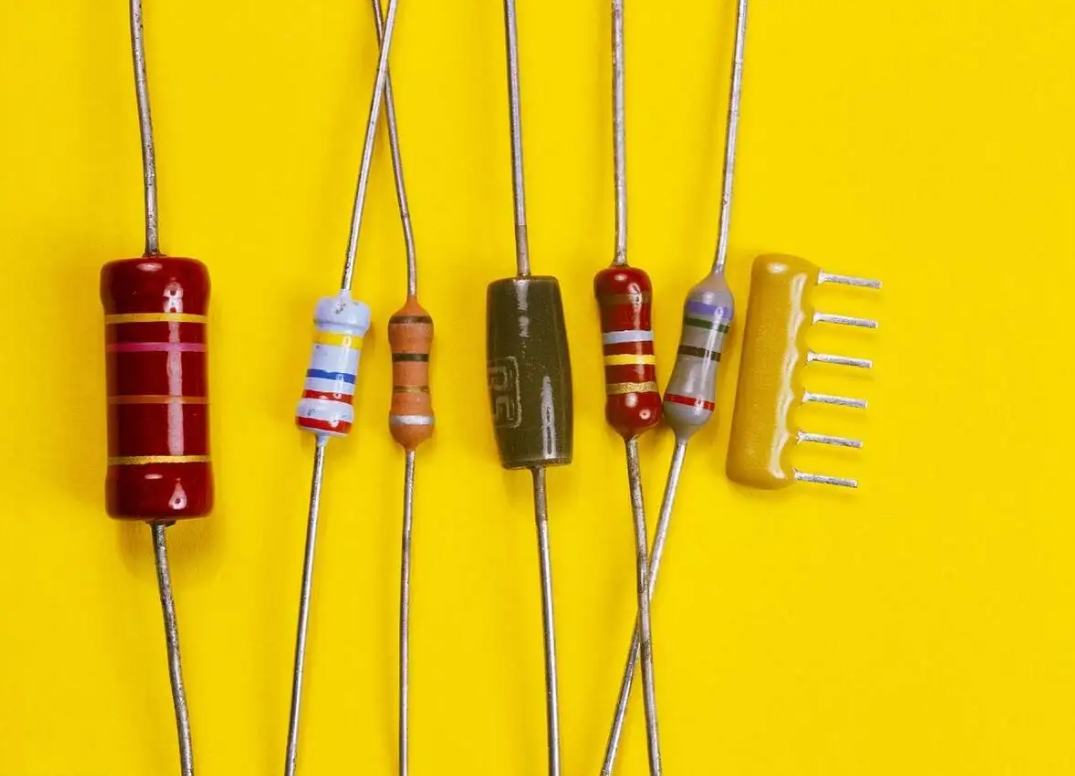

电阻器的分类：

①线绕电阻器

②薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器

③实心电阻器

④敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

电阻器阻值标示方法：

1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。表示允许误差的文字符号文字符号：DFGJKM允许偏差分别为：±0.5%±1%±2%±5%±10%±20%

3、数码法：在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。偏差通常采用文字符号表示。

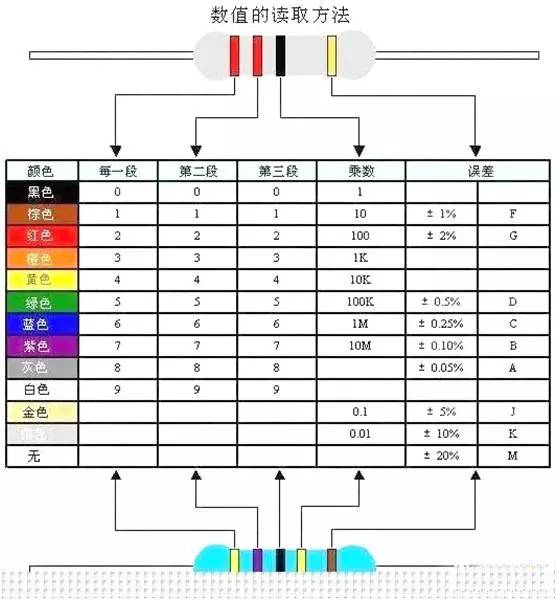

4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。

黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%

当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。

当电阻为五环时，最後一环与前面四环距离较大。前三位为有效数字，第四位为乘方数，第五位为偏差。

贴片电阻的阻值识别：

（在通常的贴片电阻表面都标识数字，或用字母来表示，阻值数法如下。

1．第一、二位数代表的是电阻的实数。

2．第三位开始的数字如是0就代表几十欧（10~99欧之间）列：100就为10欧的电阻、990为99欧的电阻

3．第三位开始的数字如是1就代表几百欧（100~999欧之间）例：101为100欧、151为150欧、951为950欧

4．第三位开始的数字如是2就代表几千欧（1000~9999欧之间）例：102为1K、152为1.5K、992为9.9K

5．第三位开始的数字如是3就代表几十K（10K~99K之间）例：103为10K、223为22K、993为99K

6．第三位开始的数字如是4就代表几百K（100K~999K之间）例：104为100K、204为200K、854为850K

7．第三位开始的数字如是5就代表几M（1M~9.9之间）例：105为1M、155为1.5M955为9.5M

8．第三位开始的数字如是6就代表十M（100K~999K之间）例：106为10M566为56M

9．对于四个数字的标法就是前三位为实数,第四位为倍数.1001为1K、1002为10K、1005为10M
