在柔性电路的世界里，"更先进"不等于"更合适"。刚挠结合板（Rigid-Flex）虽然听起来比纯柔性电路板（FPC）高一个段位，但选错了，轻则成本翻倍，重则在量产阶段暴露可靠性隐患。两者的本质区别决定了它们各自的主战场：FPC 是"韧带"，刚挠结合板是"骨骼+韧带的一体化结构"。下面从结构本质入手，给出一套可落地的选型框架。深圳市鑫爱特电子有限公司为您分析。

一、先把两者看清楚

纯 FPC：整体采用聚酰亚胺（PI）柔性基材，IPC 分类为 Type 1（单面）/ Type 2（双面）/ Type 3（多层），厚度可做到 0.1mm，可反复弯折数十万甚至数百万次。它像电子产品的"神经"，专门负责需要动态弯曲或极致轻薄的互连部分。

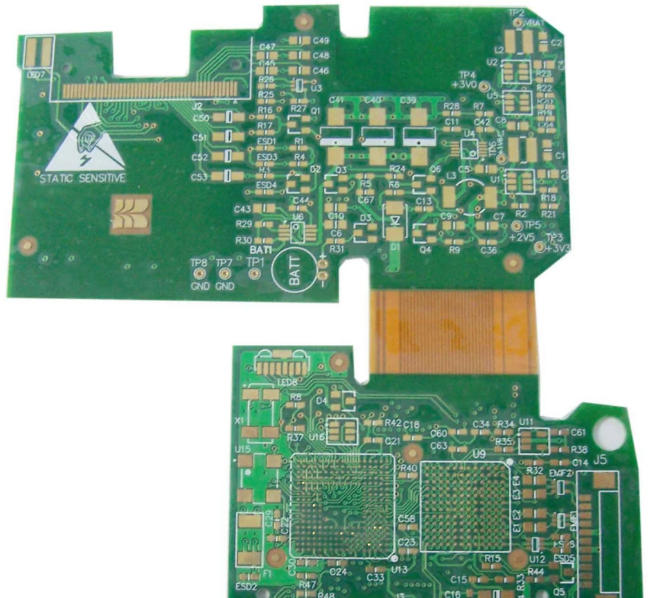

刚挠结合板：在同一块板子中，FR-4 刚性区与 PI 柔性区通过层压工艺一体化成型，铜箔从刚性区连续延伸到柔性区，IPC 归类为 Type 4。刚性区提供稳定的贴装平面，柔性区负责弯曲互连。

关键认知：刚挠结合板不是"FPC 加几块硬板补强"。它的刚性和柔性部分是共享铜层、在一次制造中压合出来的真一体化结构。这种结构带来的电气连续性，是任何连接器方案都无法比拟的——但也意味着柔性区不适合动态弯折。

二、核心参数对照

注：刚挠结合板制造涉及多次层压、精密钻孔、电镀及覆盖膜贴合，良品率相对较低，单价昂贵且交期更长，一旦内部缺陷返修极其困难。

三、何时该用纯 FPC

以下场景，纯 FPC 是更优解：

• 需要反复动态弯折：笔记本转轴、打印机喷头、可穿戴设备表带、折叠屏手机铰链。压延铜箔的纯柔性设计可承受数百万次弯折，而刚挠结合板的柔性区恰恰不适合动态弯折。
• 替代排线或 FPC 连接器：用 1–2 层 FPC 连接两块刚性板，比 FFC/FPC 连接器更可靠，比刚挠方案更经济。
• 极致轻薄是首要目标：FPC 最薄可做 0.1mm，折叠屏手机、助听器、植入式医疗传感器等厚度极度敏感的产品非它莫属。
• 预算有限或批量不大：打样或小批量（1000 片以下），FPC 成本比刚挠结合板低 50–70%。
• 1–2 层即可完成布线：单层或双层 FPC 就能满足需求时，没必要上刚挠结合板。

四、何时该用刚挠结合板

当出现以下任一信号，刚挠结合板的系统级优势开始碾压其高昂的单板成本：

• 需要连接 3 个或更多刚性区域：多块板通过排线互连时，刚挠结合板能彻底消除板间连接器和排线，在总成本和可靠性上体现优势。
• 刚性区需高密度贴装，柔性区负责互连：BGA、细间距 QFP、高引脚数连接器都需要刚性贴装平面，刚挠结合板的刚性区可以正常贴装各类元器件。
• 抗振动和抗冲击是关键指标：汽车电子、航空航天、军工领域，连接器是振动环境下的头号失效源。刚挠结合板从根本上消除了这个隐患，可将系统互连点减少 60–80%。
• 设计需要 4 层以上：超过 4 层的多层柔性板制造难度极大、成本极高；刚挠结合板可在刚性区实现复杂多层布线，柔性区控制在 1–2 层。
• 需要 3D 折叠封装：当电路需要折叠成特定立体形状以适配外壳时，刚性区保持形状，柔性区按精确角度弯折到位。
• 需要跨区域的阻抗控制：阻抗受控走线从刚性区连续延伸到柔性区，不存在连接器带来的阻抗不连续，这对高速数字电路和射频应用至关重要。

典型应用领域：航空航天（飞行控制、导弹制导、卫星仪器）、医疗器械（植入式心脏装置、内窥镜、手术机器人）、汽车电子（ADAS、摄像头模组、异形中控）、高端消费电子（折叠屏手机、可穿戴设备）。

五、决策框架：回答这三个问题

如果还在犹豫，按顺序回答以下问题，答案自然浮现：

1. 产品需要弯曲或挤进狭小空间吗？
   不弯、空间充裕 → 直接用 Rigid PCB 硬板最划算；需要弯折或异形空间 → 进入下一问。
2. 使用中会不会经常动态弯折？
   安装时弯一下就固定（静态）→ FPC 就够了；折叠机转轴这类天天动态弯折 → 必须精细评估材料的动态寿命与结构，注意刚挠结合板的柔性区并不适合动态弯折。
3. 预算和产量能否支撑较高成本？
   预算有限、批量小 → "硬板 + FPC 排线 + 连接器"的经济组合更合适；预算充足、批量大、且涉及多板集成 → 刚挠结合板通过省下的连接器成本与组装工时，反而可能实现更优的综合成本。

一个常见误区：很多工程师看到"刚挠结合板更高级"就默认它在所有柔性场景都更好。但实际上，纯 FPC 在动态弯折寿命上反而优于刚挠结合板——因为刚挠结合板的柔性区是为"静态折叠 + 刚性区支撑"设计的，不是为了百万次反复弯曲。选错这一项，量产后柔性区裂纹会让你怀疑人生。

六、成本与可靠性的权衡本质

深圳市鑫爱特电子有限公司工程师认为，纯 FPC 的直接制造成本低于刚挠结合板，但它需要额外的连接器、线缆和焊接工序，增加了物料与组装成本。

刚挠结合板虽然单板报价高昂（量产单价约为纯 FPC 的 1.5–5 倍），但通过去连接器化可节省连接器采购与组装工时，同时消除连接器在振动、湿热环境下的失效风险。对于批量足够大的复杂产品，节省的系统级成本能有效摊平前期的高投入——这也是为什么航空航天、医疗器械这类"可靠性压倒一切"的领域几乎一边倒地选择刚挠结合板。

反过来，如果产品生命周期短、产量小、且不存在严苛的振动/三维封装需求，强行上刚挠结合板只会让 BOM 成本失控，且长交期拖慢上市节奏。

所以选型的核心一句话：纯 FPC 解决"弯"的问题，刚挠结合板解决"弯 + 贴装 + 可靠互连"的复合问题。先把产品中柔性部分的角色定义清楚——是动态活动的"韧带"，还是连接刚性模块的"关节"——答案就呼之欲出了。

实际项目中，建议在设计评审阶段就让 PCB 供应商提前介入，针对弯折次数、层数分布、阻抗要求和预计产量做综合报价对比，避免等到打样阶段才发现选型和成本预期脱节。
