PCB焊盘设计详解：SMD与NSMD的核心差异与选择指南
PCB焊盘设计详解：SMD与NSMD的核心差异与选择指南
service@yuetol.com
在电子元件尺寸不断缩小的今天，焊盘设计的选择直接影响着产品的可靠性与性能。
在PCB设计领域，阻焊层定义焊盘（SMD）和非阻焊层定义焊盘（NSMD）是两种常见的焊盘设计方式。它们的主要区别在于阻焊层与铜焊盘的相对尺寸关系。
对于需要高密度布线的复杂电路设计，选择适合的焊盘类型尤为重要。了解这两种设计的差异有助于优化布局、提高焊接可靠性，并为返修和制造提供便利。

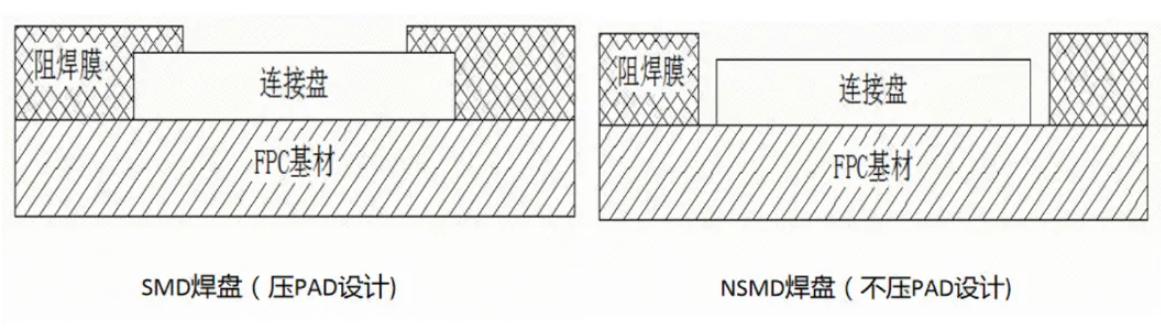

SMD焊盘（Solder Mask Defined Pad）的特点是阻焊开窗比焊盘小，即阻焊层部分覆盖在铜焊盘上。焊盘的实际尺寸和形状由阻焊层开口决定。这种设计在柔性板（FPC）中常被称为“压PAD设计”。
NSMD焊盘（Non-Solder Mask Defined Pad）则相反，其阻焊开窗比焊盘大，铜焊盘完全裸露。焊盘的尺寸由铜箔本身决定，阻焊层与焊盘之间留有间隙。这种设计也称为铜箔定义焊盘（Copper Defined Pad），类似“湖中岛”。
从物理结构上看，SMD焊盘的阻焊层会压住焊盘边缘约0.05-0.1mm，为焊盘提供额外的机械支撑。而NSMD焊盘的铜箔则完全独立，阻焊层仅存在于焊盘之间的区域。
下表直观展示了SMD与NSMD焊盘在各方面的核心差异：
|
特性 |
SMD焊盘 |
NSMD焊盘 |
|---|---|---|
|
定义方式 |
阻焊层开口小于铜焊盘 |
阻焊层开口大于铜焊盘 |
|
焊点强度 |
相对较低（仅底面焊接） |
较高（三面焊接） |
|
焊盘结合力 |
较强（与基材接触面积大） |
较弱（铜箔面积相对小） |
|
布线难度 |
较困难（焊盘间空间小） |
较容易（焊盘间空间大） |
|
适用场景 |
小元件（<0402）、FPC、BGA功能引脚 |
普通PCB、需要高可靠性的场合 |
|
维修性 |
较好（不易脱落） |
较差（易脱落） |
|
短路风险 |
较高（锡量较多） |
较低 |
焊点强度方面，NSMD设计具有明显优势。由于NSMD焊盘的铜箔完全裸露，焊料可以覆盖焊盘的顶部和侧面，形成三面焊接，大大增加了焊接面积。相比之下，SMD焊盘的侧面被阻焊层覆盖，焊料只能与焊盘顶部结合。
然而，焊盘与基材的结合力方面，SMD表现更佳。因为SMD焊盘的实际铜箔面积更大，且被阻焊层压住，相当于增加了焊盘与基材的接触面积和机械锁紧力。这使得SMD焊板在多次返修时更不容易脱落。
在PCB布线方面，NSMD提供了更大的灵活性。由于焊盘之间的间隙更大，设计者可以安排更宽的线宽和更多的通孔。对于高密度互连设计，这一点尤为重要。
制造工艺上，SMD焊盘需要更严格的阻焊层对准控制。偏位的阻焊层可能导致焊盘尺寸不一致，进而影响焊接质量。NSMD对阻焊层对位的要求相对宽松，但其铜箔蚀刻需要更精确的控制，避免过蚀或侧蚀导致焊盘偏小。
刚性PCB通常优先选择NSMD焊盘，因为它能提供更好的焊点强度和布线灵活性。特别是对于普通尺寸的元件（如0402以上），NSMD是较为理想的选择。
柔性电路板（FPC） 则优先推荐SMD焊盘。在FPC中，覆盖膜充当阻焊层，采用SMD设计（压PAD）可以显著增强焊盘与基材的结合力，防止在弯曲使用过程中焊盘脱落。
对于小尺寸元件（如0201、01005封装的电阻、电容），强烈建议采用SMD焊盘设计。这类元件对焊盘尺寸的一致性要求很高，NSMD设计可能因走线不对称导致焊盘尺寸差异，从而引发立碑现象。
BGA封装的焊盘设计则更为复杂。最佳实践是采用混合设计：功能引脚使用SMD设计以提高焊盘附着力，固定引脚则采用NSMD设计以获得更好的焊点强度。
在工作环境温差大或有机械应力的应用中，NSMD焊盘通常表现更佳，因为它能提供更强的焊点强度，抵抗热胀冷缩带来的应力。
对于需要多次返修的产品（如原型板、测试板），SMD焊盘是更好的选择，因为它能更好地承受反复加热冷却的过程，减少焊盘脱落的风险。
在温度循环测试（如-55℃—125℃）中，NSMD焊盘边缘更容易产生微裂纹。对于工作环境温度变化大的产品，需要加强焊点可靠性评估。SMD焊盘由于有阻焊层支撑，对抗热应力的能力稍强。
使用SMD焊盘时，因为阻焊层会占据一定厚度，钢网需要适当加厚或开口需扩大，以增加锡膏量，避免因绿油“垫高”导致的锡量不足。但同时需注意，过多的锡膏可能引起短路，需要精确控制。
对于高频电路，NSMD焊盘通常更受青睐，因为它能提供更一致的阻抗特性。SMD焊盘上阻焊层的存在会引入介电常数的变化，可能影响信号完整性。
在实际设计中，没有绝对的“最佳选择”，只有最适合特定应用的方案。对于大多数常规PCB设计，NSMD焊盘是首选，它在焊点强度和布线灵活性方面表现优异。
当处理柔性板或微小元件（如0201、01005）时，应转向SMD设计以增强焊盘附着力。对于BGA封装，混合使用两种设计能平衡功能性与可靠性需求。
最终决策应基于具体场景：评估布线密度、元件尺寸、基板类型、环境应力和维修需求等因素。优秀的设计正在于理解每种方法的特性，并在多种因素间找到精确平衡。
