电子元器件知识——半导体器件之二极管

满天芯
2022-11-09
47赞

半导体：

电子元器件半导体是一种具有特殊性质的物质，它不像导体一样能够完全导电，又不像绝缘体那样不能导电，它介于两者之间，所以称为半导体。半导体最重要的两种元素是硅（读“gui”）和锗（读“zhe”）。

半导体分类：

半导体主要分为二极管、三极管、可控硅、集成电路。

二极管分类：

用于稳压的稳压二极管，用于数字电路的开关二极管，用于调谐的变容二极管，以及光电二极管等，最常看见的是发光二极管、整流二极管……二极管在电路中用“D”表示；发光二极管用“LED”表示；稳压二极管用“Z”表示。

二极管极性判别：

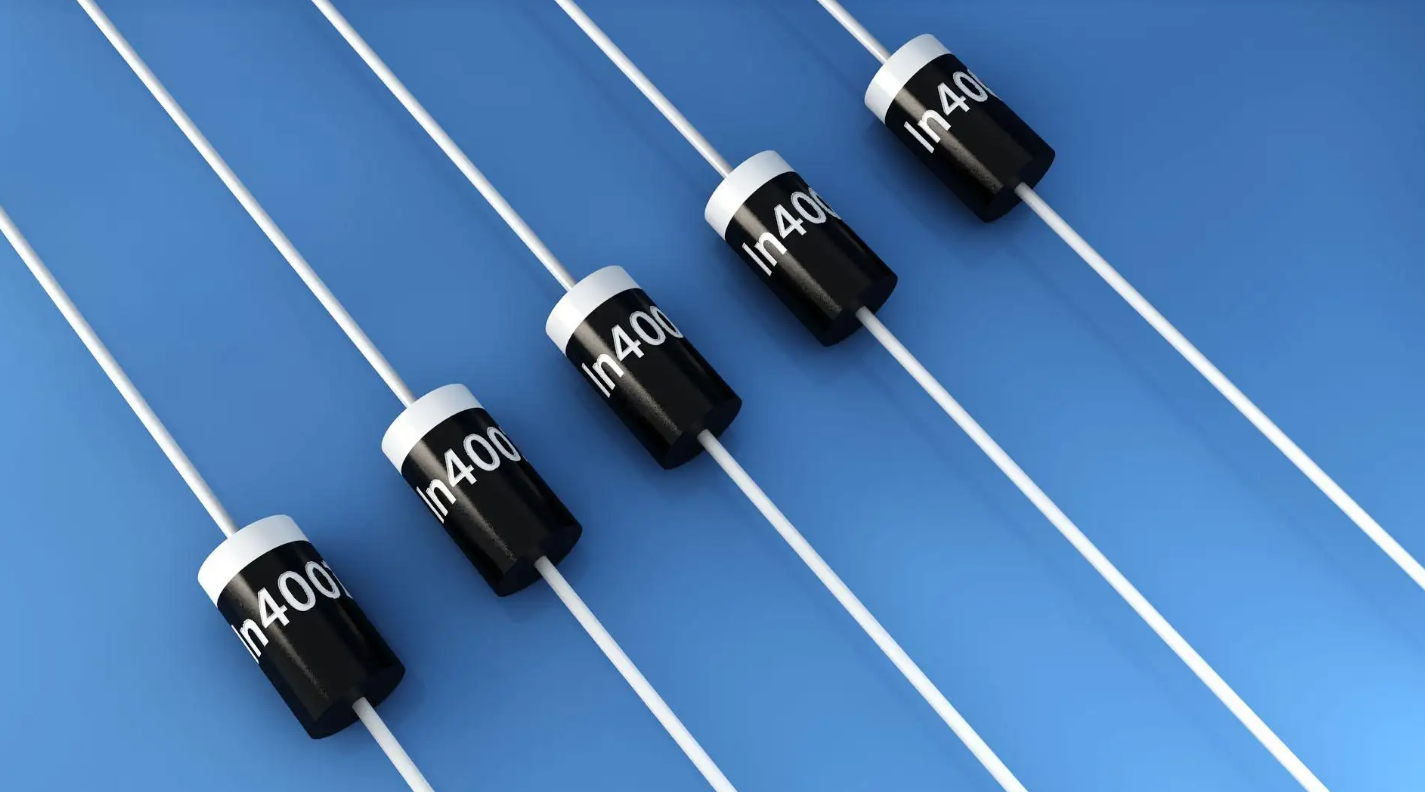

（1）普通二极管：一般把极性标示在二极管的外壳上。大多数用一个不同颜色的环来表示负极，有的直接标上“-”号。

（2）发光二极管的极性判别可以从管脚和管子内部结构来判别，如果管脚不是被剪过的，目前普遍认为发光二极管的长管脚是正极，短管脚是负极，和立式电解电容的极性辨别是一致的。从管芯内部结构来看，管芯是由大小瓣两部分组成，大瓣上有一圆锥坑以便聚光提高亮度，中间通过一细金属线将两瓣连在一起，与管芯小瓣部分相接的是长脚正极，与管芯大瓣部分相接是短脚负极。

（3）万用表欧姆档来判断,当正向导通时电阻值小，用黑表笔连接的就是二极管的正极。顺口溜叫“黑小正、红大负”。

普通二极管的检测：二极管的极性通常在管壳上注有标记，如无标记，可用万用表电阻档测量其正反向电阻来判断（一般用R×100或×1K档）

普通发光二极管的检测：

（1）利用具有×10kΩ挡的指针式万用表可以大致判断发光二极管的好坏。正常时，二极管正向电阻阻值为几十至200kΩ,反向电阻的值为∝。如果正向电阻值为0或为∞，反向电阻值很小或为0，则易损坏。这种检测方法，不能实地看到发光管的发光情况，因为×10kΩ挡不能向LED提供较大正向电流。

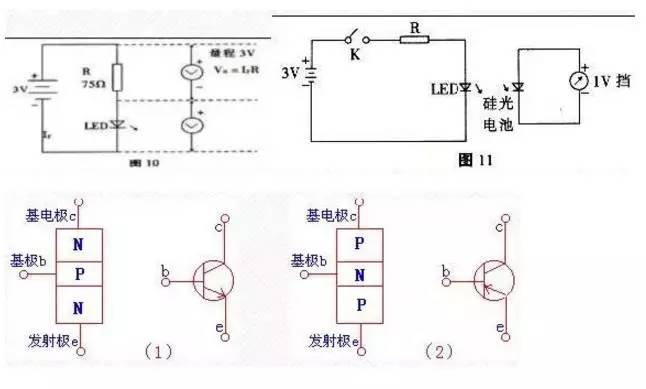

（2）用3V稳压源或两节串联的干电池及万用表（指针式或数字式皆可）可以较准确测量发光二极管的光、电特性。为此可按图10所示连接电路即可。如果测得VF在1.4～3V之间，且发光亮度正常，可以说明发光正常。如果测得VF=0或VF≈3V，且不发光，说明发光管已坏。

红外发光二极管的检测：由于红外发光二极管，它发射1～3μm的红外光，人眼看不到。通常单只红外发光二极管发射功率只有数mW，不同型号的红外LED发光强度角分布也不相同。红外LED的正向压降一般为1.3～2.5V。正是由于其发射的红外光人眼看不见，所以利用上述可见光LED的检测法只能判定其PN结正、反向电学特性是否正常，而无法判定其发光情况正常否。为此，最好准备一只光敏器件（如2CR、2DR型硅光电池）作接收器。用万用表测光电池两端电压的变化情况。来判断红外LED加上适当正向电流后是否发射红外光。其测量电路如下图所示：
