程华电子：可调光LED灯的要如何噪声测量与控制

随着LED照明应用市场的持续快速发展，LED照明应用范围的不断扩大也导致了人们对LED照明产品要求的不断提高。调光已不再仅仅只是为了达到节能的目标，而是更多地体现在人们对生活品质要求的逐步提升上。调光的优势是可以让人们实现按需照明，让人在家居生活中得到一个更舒适更和谐的照明环境，以减少不必要的浪费。

LED调光方式主要有三种：1：可控硅调光、2：线性调光、3：PWM（脉冲宽度调制）调光。

        在传统照明的可调光应用中，可控硅调光已经和白炽灯卤素灯结成了联盟（普通的白炽灯和卤素 灯通常采用可控硅来调光），占据了大部分的调光市场，如果LED照明产品想要取代传统照明产品，就需要与可控硅调光器兼容

1.可控硅调光的优点在于工作效率较高，性能稳定。但是使用可控硅调光存在着一系列的问题，如降低了功率因素值、加大了谐波系数、产生严重的电磁干扰信号等

2.在普通可控硅调光电路输出到LED的驱动电源时还会产生意想不到的问题，如音频噪声。

LED调光灯噪声的测试方法

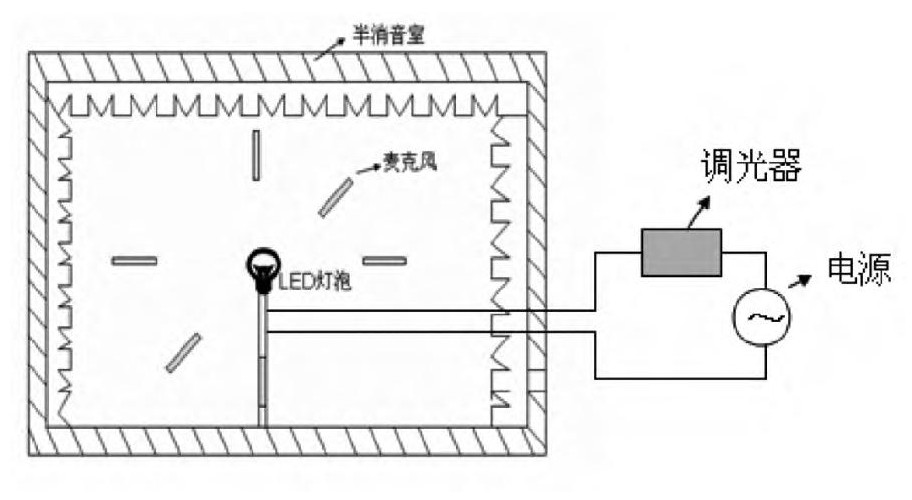

        对可调光LED灯噪声的测试方法做出了如下建议：在消声室（或者半消声室）中进行测试，麦克风应放置在距离被测样品1m或者小于1m的位置，麦克风应以90°对着测试样品，分别采集样品的上、下、前、后、左、右六个位置的噪声。测试布置示意图如图2所示

一：LED调光灯产生噪声的原因

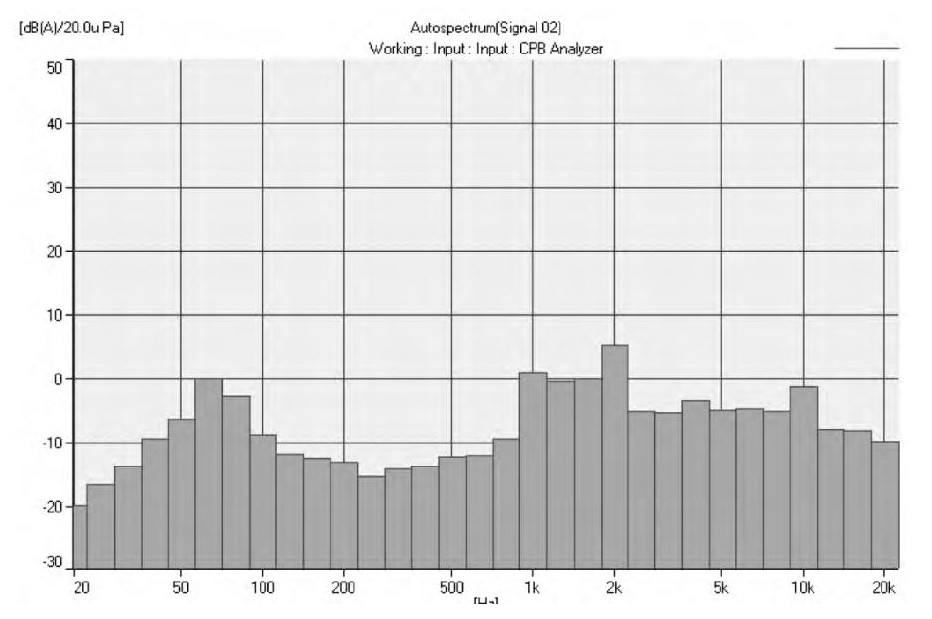

        在传统照明的可调光应用中, 可控硅调光已经和白炽灯卤素灯结成了联盟 (普通的白炽灯和卤素灯通常采用可控硅调光器来调光) , 占据了大部分的调光市场, 如果LED球泡灯想要取代白炽灯, 就需要与可控硅调光器兼容。由于可控硅调光的工作原理, 会产生电流的振荡, 电流的振荡会引起LED灯驱动电路中的噪声源振荡并产生噪声。在LED调光灯的驱动电源中, 噪声源主要有变压器、电感和电容等电子元器件。LED灯在未加调光器的情况下, 噪声很小, 噪声频谱图 (麦克风到LED灯的测试距离为20cm) 的分布情况见图3, 噪声值为10.68d B (A) 。加入可控硅调光器后, 调光时噪声频谱图分布如图4所示, 噪声值为32.01d B (A) 。从测试数据可以看出, 加入调光器后, 可调光LED灯的噪声值明显表大, 由10.68d B (A) 上升到了32.01d B (A)

二：噪声的控制

        噪声是由振动所产生的，通过空气介质传播， 然后由我们的耳朵鼓膜接收。一般可以从噪音源，传播途径以及噪音的接受者三个方面来降低噪音。对于可调光LED灯而言，减弱噪声的方法主要有两种：

        从声源处减弱或从传播途径处减小噪声。1.从声源处减弱噪声对发声源变压器、电感进行含浸处理，从声源处减弱噪声变压器及电感的噪音以磁芯振动为主，而磁芯振动通常是由磁伸缩和畸变，以及磁性的吸引力产生的。要降低变压器及电感的噪声，主要可以从降低磁芯的磁通密度或者通过浸凡立水来固定线圈及磁芯的方法来降低噪声。通过试验测试，对变压器和电感进行含浸处理后，噪声值从32.01dB(A)降低到了20.77dB(A)。
