在柔性印刷电路板（FPC）的按键区域，过孔与线路的设计直接关系到产品的可靠性和使用寿命。以下是几个关键的设计准则：

1. 按键过孔位置与尺寸设计

• 过孔位置：按键中心的过孔必须移至按键边缘区域，严禁设计在按键中心点，以防止在使用过程中因按压导致接触不良。

• 按键尺寸：FPC上的按键尺寸需根据DOME片的大小进行补偿。对于直径为3mm、4mm、5mm的圆形DOME片，或3×3mm、3×4mm、4×5mm等规格的椭圆形DOME片，FPC按键的单边尺寸应比DOME片大0.3mm。例如，对应的FPC按键直径至少应为3.6mm、4.6mm、5.6mm，或尺寸为3.6×3.6mm、3.6×4.6mm、4.6×5.6mm。如果初始设计尺寸不足，必须进行相应补偿。



2. 弯折区域的过孔与线路布局

• 过孔避让：所有过孔必须从FPC的弯折区域移出，布置在非弯折区域。这是因为弯折过程中的机械应力会导致过孔孔铜破裂。

• 线路优化：在弯折区域内的线路，应优先采用直线走线，并尽可能加粗线宽，以增强线路的机械强度，抵抗反复弯折带来的应力。


3. 主键元件焊盘的标准补偿

主按键区域上的LED灯、电阻、电容等元件的焊盘设计，需要遵循特定的标准补偿规范，以确保焊接的可靠性和良率。

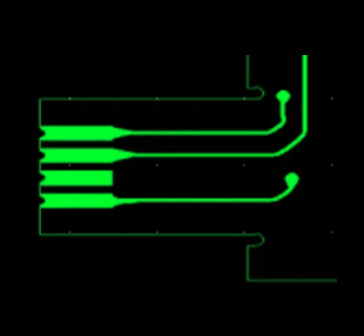

4. 按键连接线的设计规范

• 线宽要求：连接按键的导线，其最小线宽应不低于0.2mm。

• 过渡处理：在导线与按键焊盘的交接处，必须添加圆滑的内滴状过渡。这种设计能有效减少应力集中，防止线路在弯折或按压时从焊盘边缘断裂。建议对所有焊盘与线路的连接点都进行内滴过渡处理。
