FPC闪镀工艺全解析，精密与柔韧的制造艺术
FPC闪镀工艺全解析，精密与柔韧的制造艺术
service@yuetol.com
柔性印刷电路板（FPC）是现代电子设备中不可或缺的组成部分，从智能手机的折叠屏幕到医疗器械的精密探头，它的身影无处不在。而闪镀工艺，正是实现FPC高性能与高可靠性的核心制造环节。
2024年行业数据显示，全球FPC市场规模预计将达到153亿美元，年复合增长率保持在7.2%。而其中，高端闪镀工艺的应用比例正以每年超过15%的速度增长，这背后的技术逻辑正是我们今天要探讨的重点。

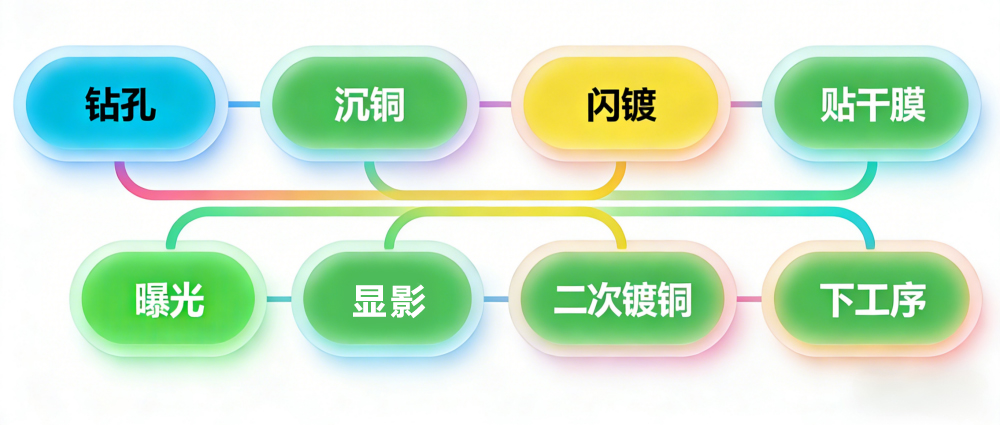

FPC制造中的闪镀工艺是一系列精密操作的集合。整个过程从钻孔开始，在柔性基材上创建电路连接的通路。接着是沉铜工序，通过化学方法在孔壁沉积一层薄铜，为后续电镀建立导电基础。
闪镀流程的核心在于“闪”这个字，它要求在短短3分钟内完成一道关键镀层，这层薄而均匀的铜层是后续加工的基石。之后，进入贴干膜阶段，在板面覆盖一层感光膜，为电路图案的形成做准备。
曝光和显影环节决定了电路的精确形状。通过光照和化学处理，除去不需要的干膜，露出需要二次镀铜的部分。最后进行的二次镀铜，则将电路加厚到功能所需的厚度，确保电流传输的稳定性和可靠性。
每一步都像精心编排的舞蹈，稍有偏差就可能导致整个电路板的功能缺陷。这种精确度要求，正是FPC制造被称为“电子工业精密艺术”的原因。
在FPC制造中，处理弯折区是最具挑战性的环节之一。为了保证电路板在反复弯折中的可靠性，弯折区域不允许镀铜，这是FPC与刚性PCB在制造上的根本差异之一。
弯折区是FPC的“关节”部位，如果该区域也进行镀铜，铜箔的加厚会降低材料的柔韧性。随着时间的推移，反复弯折将导致铜层疲劳开裂，严重影响产品的使用寿命。
在实际生产中，不镀铜的弯折区要比纯胶开窗略大，这是为了防止镀铜液渗透到弯折区。这种“预留空间”的设计，既保证了电路功能不受影响，又最大限度保护了弯折区的柔韧性。
接合处的处理同样关键。制造规范明确要求，接合处不能做在分层区域，且必须采用波浪形设计。这种设计可有效分散应力，防止应力集中导致的接合处断裂。
想象一下智能手机的折叠屏，每天要经历数十次甚至上百次的弯折。正是这些工艺细节的完美执行，才保证了设备在长期使用中不会因FPC故障而失效。
闪镀工艺的名称中，“闪”字体现了这一工序的速度要求。行业标准明确规定了闪镀必须在3分钟内完成，这并非随意设定的时间，而是基于大量实验和实际生产经验得出的最优解。
时间过短，铜层沉积不足，无法为后续工艺提供足够的导电基础；时间过长，则可能导致铜层不均匀，产生晶粒粗大、附着力不足等问题。3分钟的时间窗口，实现了效率和质量的完美结合。
二次镀铜环节则有不同的关注重点。此时，必须精确注明镀铜面积。这项要求看似简单，实则关系到产品质量控制、成本管理和可追溯性等多个方面。
镀铜面积直接影响最终产品的电阻值和载流能力。精确控制面积意味着能精确控制电路性能，这是高端FPC与普通产品的关键区别之一。
从成本角度看，铜是FPC制造中的主要材料成本之一。精确控制镀铜面积，可以避免不必要的材料浪费，这在批量生产中可带来显著的成本节约。更重要的是，面积数据为质量追踪提供了依据，一旦产品出现问题，可以快速追溯到具体的工艺参数。
FPC的可靠性始于工艺设计的每一个细节。除了弯折区和接合处的特殊处理外，整个工艺流程中还贯穿着多层质量控制措施。
在闪镀后的贴干膜环节，膜厚的均匀性直接影响曝光和显影的效果。现代生产线通常配备在线监测系统，实时测量膜厚并自动调整工艺参数，确保一致性。
曝光环节的精度决定了电路图案的清晰度。高级曝光机采用激光直接成像技术，可以产生小于10微米的线宽线距，满足当今高密度FPC的设计需求。
二次镀铜环节的质量控制尤为关键。除了面积控制外，铜层厚度、均匀性和结晶结构都需要严格监控。现代电镀线通常配备X射线测厚仪和电化学分析仪，实时监测镀层质量。
这些层层把关的措施，确保了最终产品满足从消费电子到汽车电子、医疗设备等不同领域的严苛要求。在汽车应用中，FPC可能需要承受-40℃到125℃的温度变化；在医疗设备中，则必须保证长期稳定性和生物相容性。
闪镀工艺如同在柔性基材上“绘制”电路的艺术，每一道工序都凝聚着工程师对精密与柔韧平衡的追求。随着可穿戴设备、柔性显示屏和微型医疗设备的兴起，FPC制造工艺将继续向更精密、更柔韧、更可靠的方向发展，成为连接未来电子世界的无形纽带。
