快速掌握FPC柔性印刷电路板设计的实用指南
快速掌握FPC柔性印刷电路板设计的实用指南
service@yuetol.com
FPC（柔性印刷电路板）软板作为现代电子设备的重要组成部分，因其可弯曲、重量轻、厚度薄等特点，被广泛应用于手机、可穿戴设备等空间受限的产品中。对于已熟悉PCB设计的设计师来说，快速掌握FPC设计并非难事，只需关注几个关键差异点。

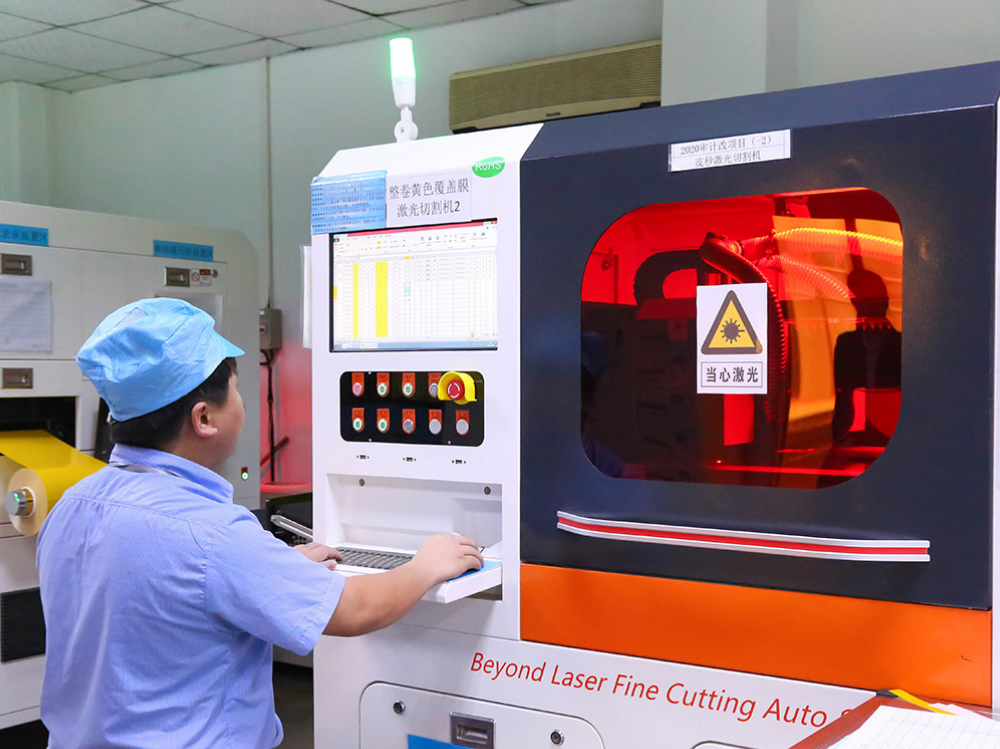

FPC设计与传统PCB设计流程相似，但根本区别在于FPC需要在特定区域增加补强材料以提供支撑。常见补强材料包括PI（聚酰亚胺）、FR4和钢片，分别适用于不同场景：PI补强适用于金手指插拔产品，FR4适用于低成本方案，钢片则能提供更好的平整度，适合需要芯片贴片的部分。
补强设计是FPC独有的环节。在嘉立创EDA等专业工具中，现已内置FPC补强板设计功能，允许设计师直接定义补强区域的材质和厚度，大幅降低了沟通出错风险。
线路与弯折设计：在需要弯折的区域，避免使用90°或45°尖角走线，必须采用平滑圆弧走线以分散应力。同时，用网格铜替代实心铜皮，避免线路在反复弯曲时断裂。
焊盘抗剥离设计：为防止焊盘脱落，可采用“覆盖膜压盘”设计（覆盖膜开窗比焊盘单边小0.125mm）或增加“锚形凸起”（盘趾）结构，增强焊盘与基材的结合力。
过孔与钻孔禁忌：过孔绝不能设计在弯折区域内。通孔应距板框线至少0.5mm，小于此距离需改为U形孔。
金手指专门设计：插拔金手指需内缩0.2mm以防止激光碳化导致的短路；焊接金手指应避免过孔成一排排列，上下覆盖膜要错开0.3mm以上。
拼版与连接点设计：拼版时每片应有至少2个连接点，连接点宽度一般为0.8mm。小板可减少至2个0.3mm连接点以便手撕；大板则需增加连接点数量并每隔15mm加固。
文字与丝印放置：所有说明文字和丝印必须避开弯折区和滑动区，否则会严重影响FPC寿命。
对于新手，建议从EDA等集成FPC设计功能的工具入手。这些工具不仅标准化了补强层设计，还提供丰富的教程资源，能帮助初学者避开常见陷阱，显著提升学习效率。
实践是最好的学习方法。利用嘉立创等平台提供的FPC免费打样服务，通过实际设计、打样、测试迭代，可以快速积累经验。特别是注意收集并阅读板厂提供的工艺反馈，这是提升设计能力最直接的途径。
快速学习FPC软板设计的关键在于：掌握与PCB的核心差异，熟记关键设计要点，并积极利用现代EDA工具和打样服务进行实践。只要抓住补强设计、弯折区域处理和焊盘加固这三个核心，你就能在短时间内具备实用的FPC设计能力。
