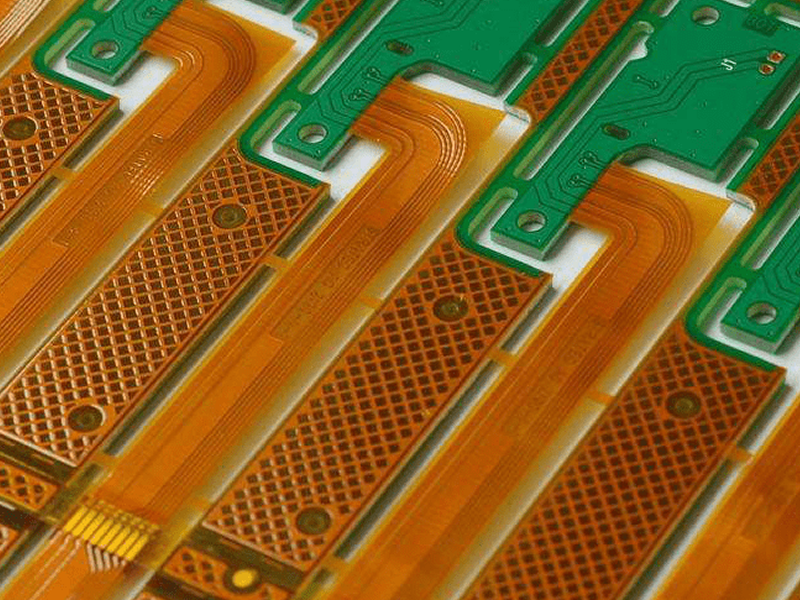

FPC（柔性电路板）作为现代电子产品的重要组成部分，以其可自由弯曲、卷绕、折叠的特性，在智能手机、可穿戴设备、医疗设备等领域得到广泛应用。然而，与刚性PCB不同，FPC在设计和制造过程中对安全距离的要求更为严格，任何微小的疏忽都可能导致整批产品失效。

在FPC设计中，安全距离不仅影响电气性能，更直接关系到产品的机械可靠性和使用寿命。本文将深入探讨FPC线路设计中需要特别关注的安全距离要素，为工程师提供实用的设计指南。

一、阻焊设计安全距离

阻焊层是保护FPC线路不受氧化、防止短路的重要屏障。在阻焊设计中，三个安全距离参数尤为关键：

​阻焊桥间距是首先需要考虑的因素。两个焊盘之间的距离需要至少保持0.5mm，才能形成有效的阻焊桥。当间距小于这个数值时，阻焊桥过于细小容易断裂，失去保护作用。

阻焊开窗到铜的距离也需谨慎处理。这一距离应保持在0.15mm以上，以防止阻焊膜贴偏导致相邻位置露铜，避免元件贴装时出现连锡短路问题。

阻焊开窗长度同样需要控制。一般情况下，开窗长度不应超过20mm，并应尽量避免大面积开窗。过大的开窗会使阻焊膜在贴膜过程中容易拉扯变形，导致贴合困难或偏位。

二、线路布局安全距离

线路布局是FPC设计的核心环节，合理的安全距离设置能够显著提升产品可靠性：

走线或覆铜到板边的距离需不少于0.2mm。这一安全距离可避免成型时伤铜，如果覆铜与板框线平齐，CAM工程师处理资料时会将板边铜皮掏离板框0.2mm，可能导致开路问题。

板边焊盘宽度应至少为0.5mm，且需要在下单时明确备注“焊盘不能削”。否则，制造商可能会默认削焊盘离板边0.2mm，导致焊盘脱落或虚焊。

焊盘到线的距离也需要严格把控。当焊盘间距小于0.5mm时，应尽量避免在焊盘之间走线。焊盘到线的最小间距需保持0.20mm，如空间不足可考虑从背面走线或接受露线。

对于BGA区域，焊盘直径需≥0.25mm，过小的焊盘可能导致成品焊盘过小或脱落。

三、板边与外形安全距离

FPC的外形设计直接影响其机械强度和安装可靠性：

焊盘与外形线之间的距离应保持0.2mm以上。这一安全距离可防止激光切割时产生碳化现象，避免焊盘之间短路。

过孔与板边的距离也需特别注意。过孔边缘到板框线中心应至少保证0.5mm的宽度，否则激光加工可能损伤过孔，导致焊盘断裂。过孔不应设计成一排，而应左右或上下错开排列。

在FPC外形拐角处，线边距应尽可能大，最少大于0.3mm。如有空间，可在拐角处设计一小块焊盘保护FPC，防止弯折时被撕裂，但焊盘不宜过大，以免影响柔韧性。

四、弯折区域特殊距离要求

弯折区域是FPC设计中最需要谨慎处理的部位，特殊的安全距离要求必不可少：

补强区域需比焊盘大1.0mm以上。如果补强区域与焊盘间距不足，弯折会导致线路与焊盘交接位置断裂，形成开路。

在弯折区域，过孔和焊盘应远离弯折区1mm以上，且该区域应保持单层走线，走线方向应与弯折方向垂直，并尽量均匀分布。

补强材料的最小宽度也需符合要求：FR4补强最小宽度为3mm；PI补强最小宽度为2mm；钢片补强最小宽度为1mm。过窄的补强不仅难以贴合，还容易断裂。

五、高频高速信号线的安全距离

随着信号频率不断提高，高频高速信号线的安全距离设计越发重要：

数字信号和模拟信号走线应尽量分开，因为数字电路需要频繁的高低电位切换，会在电源和地上产生噪声，而模拟信号容易被地噪声干扰。

高速信号线、时钟信号线和晶振元器件的走线应尽量短，以避免受到干扰或产生传输延时，影响时序。去耦电容的引线不能过长，特别是高频旁路电容应尽量避免引线。

电磁膜到焊盘的距离需保持0.8mm以上，因为电磁膜是导体，过近的距离可能引起干扰。

高低压线路之间的隔离距离需根据耐压要求确定。在2KV电压下，板上距离应不少于2mm；如需承受3KV耐压测试，距离应加大至3.5mm以上。为避免爬电，还可在高低压之间开槽。

六、生产工艺对安全距离的影响

FPC设计的安全距离还需考虑生产工艺的限制和能力：

线宽线距方面，常规设计应满足基本要求：线宽≥0.12mm（特殊情况下可到0.10mm），线距≥0.20mm。

不同铜厚对线宽线距有不同要求：12μm铜厚常规线宽/线距为3/3mil（极限值2/2mil）；18μm铜厚为3.5/3.5mil（极限值3/3mil）；35μm铜厚则为5/5mil（极限值4/4mil）。

​表：不同铜厚下的线宽线距标准​

过孔设计也需符合规范：过孔焊盘尺寸Φ≥0.50mm；过孔孔径Φ≥0.25mm，过孔之间焊环间距≥0.10mm。

金手指区域的设计要求更为严格：正反两面的金手指开窗口至少错开0.3mm，导电孔至少错开0.5mm。金手指处的线距应保持在0.3mm以上，小于这个数值容易发生“跳焊”现象。

FPC线路设计中的安全距离是设计工程师需要时刻谨记的基本准则。在实际设计中，工程师需要根据产品应用场景、性能要求以及制造厂商的实际工艺能力，​适当调整安全距离参数。例如，对于高可靠性产品，应在基本安全距离基础上适当增加余量；而在空间受限的场合，也需确保不突破安全距离的极限值。

最终，成功的FPC设计需要在电气性能、机械可靠性和生产成本之间找到最佳平衡点。只有重视每一个安全距离的细节，才能在激烈的市场竞争中打造出真正可靠、耐用的产品。
